SAF98減速機詳細信息

prevnext

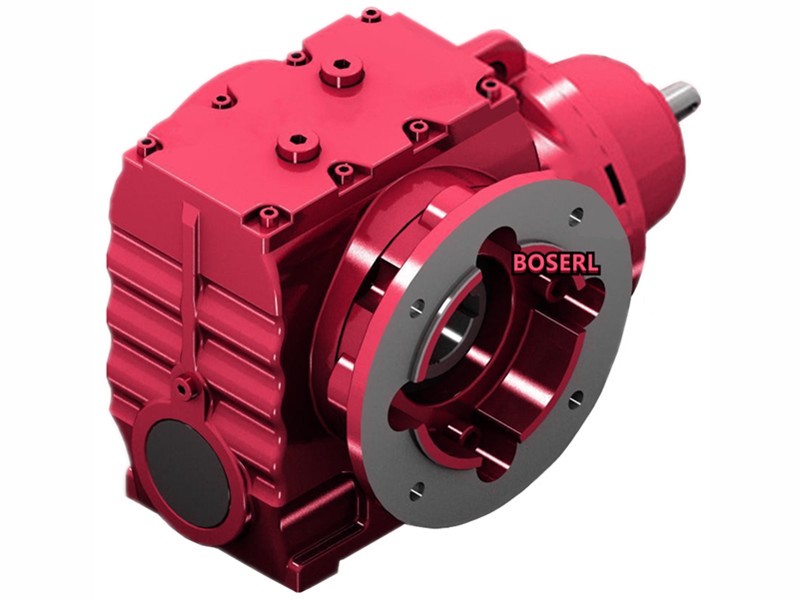

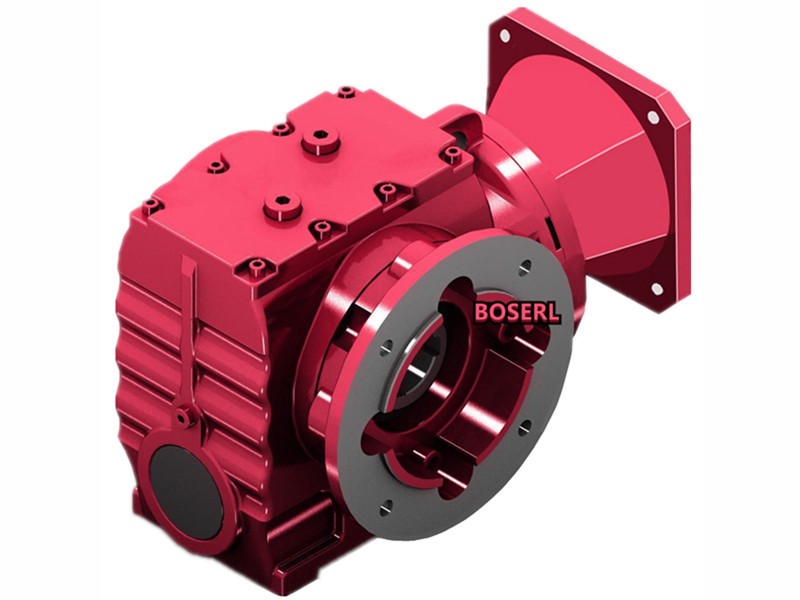

SAF98減速機

訂購熱線：13360667204

詳細信息

SAF98減速機傳動比計算：齒輪減速馬達

升降機參數：齒輪直徑580，承重5500斤，一分鐘上升72米

42米÷（0.58滾筒直徑X3.14）=23.06轉每分鐘

5500斤換算成扭矩=5390N.m

5390N.m×0.29滾筒半徑=1563.1N.m

電機轉數1400÷輸出轉數23.06=60.71比

1563.1N.m輸出扭矩÷60.71比=25.74N.m電機扭矩

25.74N.m電機扭矩?fù)Q算成功率4.09KW以上

上下提升的升降機，我們通常建議用S系列自鎖減速機加剎車電機

對應的SAF98減速機選型參數：

型號：SAF98-BVPEJ5.5KW

減速比：60.59

輸出轉數：24轉每分鐘

輸出扭矩：1960N.m

安全系數：1.7

SAF98減速機平面圖紙：輸出軸Φ20+鍵2.5（可定做），高134*寬135*長174（帶輸出軸）伺服電機渦輪渦桿減速機


SAF98斜齒輪渦輪減速機型號：


SAF98系列減速機參數大全：自鎖減速機

SAF98減速機配1.1KW電機參數

型號	功率	輸出轉數	輸出扭矩	服務系數
S97Y1.1KW	1.1KW	1.70rpm	4700N.m	0.90
S97Y1.1KW	1.1KW	2.00rpm	3360N.m	1.25
S97Y1.1KW	1.1KW	2.30rpm	3570N.m	1.15
S97Y1.1KW	1.1KW	2.60rpm	3070N.m	1.35
S97Y1.1KW	1.1KW	2.90rpm	2780N.m	1.50
S97Y1.1KW	1.1KW	3.40rpm	2410N.m	1.75

SAF98減速機配1.5KW電機參數

型號	功率	輸出轉數	輸出扭矩	服務系數
S97Y1.5KW	1.5KW	5.00rpm	2100N.m	1.90
S97Y1.5KW	1.5KW	5.40rpm	1940N.m	2.10
S97Y1.5KW	1.5KW	6.20rpm	1730N.m	2.30
S97Y1.5KW	1.5KW	7.30rpm	1480N.m	2.70

SAF98減速機配2.2KW電機參數

型號	功率	輸出轉數	輸出扭矩	服務系數
S97Y2.2KW	2.2KW	5.00rpm	3090N.m	1.30
S97Y2.2KW	2.2KW	5.40rpm	2850N.m	1.40
S97Y2.2KW	2.2KW	6.20rpm	2540N.m	1.55
S97Y2.2KW	2.2KW	7.20rpm	2180N.m	1.85
S97Y2.2KW	2.2KW	7.90rpm	2020N.m	1.95
S97Y2.2KW	2.2KW	8.80rpm	1820N.m	2.10
S97Y2.2KW	2.2KW	9.80rpm	1650N.m	2.20
S97Y2.2KW	2.2KW	11.0rpm	1500N.m	2.40
S97Y2.2KW	2.2KW	12.0rpm	1340N.m	2.60
S97Y2.2KW	2.2KW	13.0rpm	1220N.m	2.80
S97Y2.2KW	2.2KW	16.0rpm	1040N.m	3.10

SAF98減速機配3KW電機參數

型號	功率	輸出轉數	輸出扭矩	服務系數
S97Y3KW	3KW	5.10rpm	4140N.m	0.95
S97Y3KW	3KW	5.60rpm	3820N.m	1.05
S97Y3KW	3KW	6.30rpm	3410N.m	1.15
S97Y3KW	3KW	7.40rpm	2920N.m	1.35
S97Y3KW	3KW	8.00rpm	2710N.m	1.45
S97Y3KW	3KW	9.00rpm	2440N.m	1.55
S97Y3KW	3KW	10.0rpm	2210N.m	1.70
S97Y3KW	3KW	11.0rpm	2010N.m	1.80
S97Y3KW	3KW	12.0rpm	1800N.m	1.95
S97Y3KW	3KW	14.0rpm	1630N.m	2.10
S97Y3KW	3KW	16.0rpm	1390N.m	2.30
S97Y3KW	3KW	18.0rpm	1410N.m	2.30

SAF98減速機配4KW電機參數

型號	功率	輸出轉數	輸出扭矩	服務系數
S97Y4KW	4KW	6.30rpm	4530N.m	0.90
S97Y4KW	4KW	7.40rpm	3890N.m	1.05
S97Y4KW	4KW	8.10rpm	3600N.m	1.10
S97Y4KW	4KW	9.00rpm	3240N.m	1.20
S97Y4KW	4KW	10.0rpm	2940N.m	1.25
S97Y4KW	4KW	11.0rpm	2680N.m	1.35
S97Y4KW	4KW	12.0rpm	2390N.m	1.45
S97Y4KW	4KW	14.0rpm	2170N.m	1.60
S97Y4KW	4KW	16.0rpm	1850N.m	1.75
S97Y4KW	4KW	18.0rpm	1880N.m	1.70
S97Y4KW	4KW	20.0rpm	1670N.m	1.95
S97Y4KW	4KW	24.0rpm	1420N.m	2.30
S97Y4KW	4KW	26.0rpm	1310N.m	2.50

SAF98減速機配5.5KW電機參數

型號	功率	輸出轉數	輸出扭矩	服務系數
S97Y5.5KW	5.5KW	9.00rpm	4470N.m	0.85
S97Y5.5KW	5.5KW	10.0rpm	4050N.m	0.90
S97Y5.5KW	5.5KW	11.0rpm	3690N.m	1.00
S97Y5.5KW	5.5KW	12.0rpm	3300N.m	1.05
S97Y5.5KW	5.5KW	14.0rpm	3000N.m	1.15
S97Y5.5KW	5.5KW	16.0rpm	2560N.m	1.25
S97Y5.5KW	5.5KW	19.0rpm	2250N.m	1.35
S97Y5.5KW	5.5KW	22.0rpm	1900N.m	1.55
S97Y5.5KW	5.5KW	20.0rpm	2300N.m	1.45
S97Y5.5KW	5.5KW	24.0rpm	1960N.m	1.70
S97Y5.5KW	5.5KW	26.0rpm	1810N.m	1.80
S97Y5.5KW	5.5KW	29.0rpm	1620N.m	2.00
S97Y5.5KW	5.5KW	32.0rpm	1470N.m	2.20
S97Y5.5KW	5.5KW	36.0rpm	1330N.m	2.50

SAF98減速機配7.5KW電機參數

型號	功率	輸出轉數	輸出扭矩	服務系數
S97Y7.5KW	7.5KW	14.0rpm	4050N.m	0.85
S97Y7.5KW	7.5KW	16.0rpm	3460N.m	0.95
S97Y7.5KW	7.5KW	19.0rpm	3040N.m	1.00
S97Y7.5KW	7.5KW	22.0rpm	2560N.m	1.15
S97Y7.5KW	7.5KW	21.0rpm	3110N.m	1.05
S97Y7.5KW	7.5KW	24.0rpm	2650N.m	1.25
S97Y7.5KW	7.5KW	26.0rpm	2450N.m	1.35
S97Y7.5KW	7.5KW	29.0rpm	2190N.m	1.50
S97Y7.5KW	7.5KW	33.0rpm	1980N.m	1.65
S97Y7.5KW	7.5KW	36.0rpm	1800N.m	1.85
S97Y7.5KW	7.5KW	41.0rpm	1600N.m	2.10
S97Y7.5KW	7.5KW	45.0rpm	1450N.m	2.20
S97Y7.5KW	7.5KW	56.0rpm	1200N.m	2.20
S97Y7.5KW	7.5KW	62.0rpm	1080N.m	2.40
S97Y7.5KW	7.5KW	69.0rpm	970N.m	2.70
S97Y7.5KW	7.5KW	76.0rpm	880N.m	2.90

SAF98減速機配11KW電機參數

型號	功率	輸出轉數	輸出扭矩	服務系數
S97Y11KW	11KW	26.0rpm	3580N.m	0.90
S97Y11KW	11KW	30.0rpm	3210N.m	1.05
S97Y11KW	11KW	33.0rpm	2900N.m	1.15
S97Y11KW	11KW	36.0rpm	2630N.m	1.25
S97Y11KW	11KW	41.0rpm	2340N.m	1.40
S97Y11KW	11KW	45.0rpm	2120N.m	1.50
S97Y11KW	11KW	56.0rpm	1760N.m	1.45
S97Y11KW	11KW	63.0rpm	1580N.m	1.65
S97Y11KW	11KW	69.0rpm	1420N.m	1.80
S97Y11KW	11KW	77.0rpm	1290N.m	2.00
S97Y11KW	11KW	86.0rpm	1140N.m	2.20
S97Y11KW	11KW	96.0rpm	1040N.m	2.40
S97Y11KW	11KW	113rpm	880N.m	2.60
S97Y11KW	11KW	129rpm	770N.m	2.90

SAF98減速機配15KW電機參數

型號	功率	輸出轉數	輸出扭矩	服務系數
S97Y15KW	15KW	33.0rpm	3980N.m	0.85
S97Y15KW	15KW	36.0rpm	3610N.m	0.90
S97Y15KW	15KW	41.0rpm	3210N.m	1.05
S97Y15KW	15KW	45.0rpm	2910N.m	1.10
S97Y15KW	15KW	56.0rpm	2420N.m	1.05
S97Y15KW	15KW	62.0rpm	2170N.m	1.20
S97Y15KW	15KW	69.0rpm	1950N.m	1.35
S97Y15KW	15KW	76.0rpm	1770N.m	1.45
S97Y15KW	15KW	86.0rpm	1570N.m	1.65
S97Y15KW	15KW	95.0rpm	1420N.m	1.75
S97Y15KW	15KW	112rpm	1210N.m	1.90
S97Y15KW	15KW	128rpm	1060N.m	2.10
S97Y15KW	15KW	153rpm	880N.m	2.30
S97Y15KW	15KW	177rpm	770N.m	2.30

SAF98減速機配18.5KW電機參數

型號	功率	輸出轉數	輸出扭矩	服務系數
S97Y18.5KW	18.5KW	41.0rpm	3960N.m	0.85
S97Y18.5KW	18.5KW	45.0rpm	3590N.m	0.90
S97Y18.5KW	18.5KW	53.0rpm	3050N.m	1.00
S97Y18.5KW	18.5KW	61.0rpm	2670N.m	1.05
S97Y18.5KW	18.5KW	69.0rpm	2410N.m	1.10
S97Y18.5KW	18.5KW	76.0rpm	2190N.m	1.20
S97Y18.5KW	18.5KW	86.0rpm	1940N.m	1.30
S97Y18.5KW	18.5KW	95.0rpm	1760N.m	1.40
S97Y18.5KW	18.5KW	112rpm	1490N.m	1.55
S97Y18.5KW	18.5KW	128rpm	1300N.m	1.70
S97Y18.5KW	18.5KW	153rpm	1090N.m	1.85
S97Y18.5KW	18.5KW	177rpm	950N.m	1.85

SAF98減速機配22KW電機參數

型號	功率	輸出轉數	輸出扭矩	服務系數
S97Y22KW	22KW	53.0rpm	3610N.m	0.85
S97Y22KW	22KW	61.0rpm	3160N.m	0.90
S97Y22KW	22KW	69.0rpm	2850N.m	0.90
S97Y22KW	22KW	77.0rpm	2580N.m	1.00
S97Y22KW	22KW	86.0rpm	2290N.m	1.10
S97Y22KW	22KW	96.0rpm	2080N.m	1.20
S97Y22KW	22KW	113rpm	1760N.m	1.30
S97Y22KW	22KW	129rpm	1540N.m	1.45
S97Y22KW	22KW	155rpm	1290N.m	1.60
S97Y22KW	22KW	178rpm	1120N.m	1.60

SAF98減速機生產工廠展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約

推薦類似型號：S98減速機

關鍵詞:GSAF系列減速機配電機一體式_伺服電機渦輪渦桿減速機_立式蝸桿減速機_立式蝸輪蝸桿減速機_SAF系列減速機_SAF系列減速器_伺服電機渦輪渦桿減速器_伺服渦輪渦桿減速機_立式蝸輪減速機

SAF系列蝸輪蝸桿減速機型號：SAF38減速機,SAF48減速機,SAF58減速機,SAF68減速機,SAF78減速機,SAF88減速機,SAF98齒輪減速馬達

SAF系列自鎖減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-22KW之間

如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求

標簽: SAF98減速機 SAF97斜齒輪渦輪減速機 SAF97系列減速機 SAF97減速機傳動比 SAF97減速機選型參數 SAF97減速機CAD三維圖

上一條SAF38減速電機
下一條SAF88減速機

跟此產品相關的文檔 / Related DownLoad

產品文件名稱	點擊下載
SAF98減速機CAD三維圖紙下載
SAF98減速機選型參數下載
