FAF108減速機詳細信息

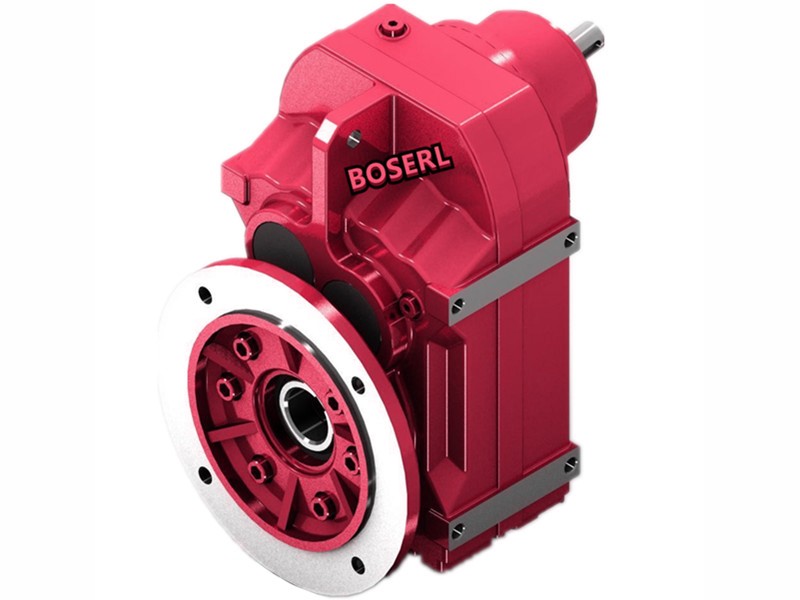

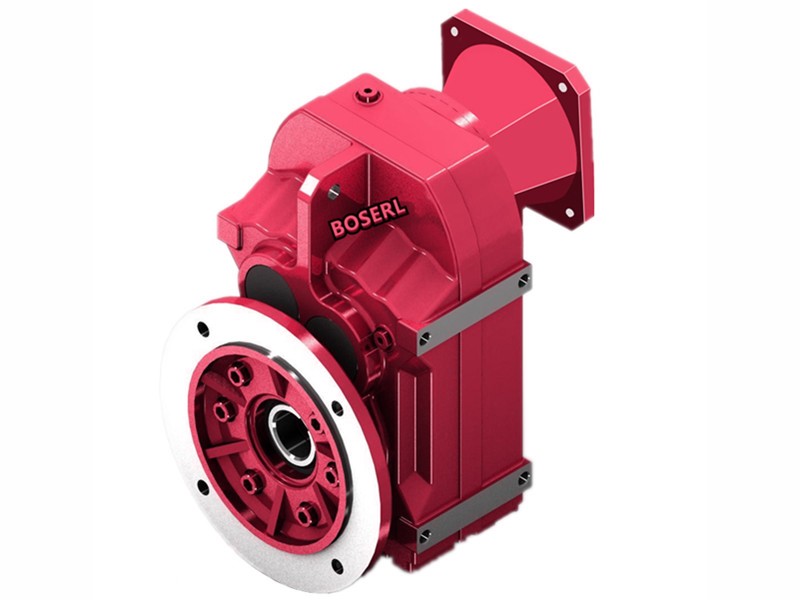

FAF108減速機
訂購熱線：13360667204
FAF108減速機選型計算：齒輪減速馬達
螺桿輸送線參數：一分鐘走1200mm，螺桿的導距18mm，載重50000kg
18mm螺桿的導距×2因?yàn)閷?dǎo)距有兩面得出螺距=36mm
1200mm÷36mm=33.33r/min輸出轉數
載重50000kg=49000N.m×0.06摩擦力=2840N.m
1400÷33.33r/min=42減速比
2840N.m÷42減速比=70N.m
70N.m換算成電機功率=11.11KW左右
對應的FAF108減速機選型參數：
型號：FAF108-BVPEJ11KW
減速比：43.03
輸出轉數：34r/min
輸出扭矩：3060N.m
安全系數：2.5
FAF108減速機平面圖紙：輸出軸Φ20+鍵2.5（可定做），高134*寬135*長174（帶輸出軸）變頻電機減速機
FAF108平行軸齒輪減速機型號：
FAF108系列減速機參數大全：平行軸斜齒輪減速機
減速機配2.2KW電機參數
| 型號 | 功率 | 輸出轉數 | 輸出扭矩 | 服務系數 |
| F107Y2.2KW | 2.2KW | 3.80rpm | 3750N.m | 2.00 |
| F107Y2.2KW | 2.2KW | 4.40rpm | 3170N.m | 2.40 |
| F107Y2.2KW | 2.2KW | 4.80rpm | 2930N.m | 2.60 |
| F107Y2.2KW | 2.2KW | 5.40rpm | 263N.m | 2.90 |
減速機配3KW電機參數
| 型號 | 功率 | 輸出轉數 | 輸出扭矩 | 服務系數 |
| F107Y3KW | 3KW | 5.70rpm | 5000N.m | 1.55 |
| F107Y3KW | 3KW | 6.80rpm | 4240N.m | 1.80 |
| F107Y3KW | 3KW | 7.30rpm | 3920N.m | 1.95 |
| F107Y3KW | 3KW | 8.10rpm | 3510N.m | 2.20 |
| F107Y3KW | 3KW | 9.00rpm | 3170N.m | 2.40 |
減速機配4KW電機參數
| 型號 | 功率 | 輸出轉數 | 輸出扭矩 | 服務系數 |
| F107Y4KW | 4KW | 5.70rpm | 6650N.m | 1.15 |
| F107Y4KW | 4KW | 6.80rpm | 5630N.m | 1.35 |
| F107Y4KW | 4KW | 7.30rpm | 5210N.m | 1.45 |
| F107Y4KW | 4KW | 8.20rpm | 4670N.m | 1.65 |
| F107Y4KW | 4KW | 9.00rpm | 4210N.m | 1.80 |
| F107Y4KW | 4KW | 10.0rpm | 3830N.m | 2.00 |
| F107Y4KW | 4KW | 11.0rpm | 3400N.m | 2.30 |
| F107Y4KW | 4KW | 12.0rpm | 3080N.m | 2.50 |
減速機配5.5KW電機參數
| 型號 | 功率 | 輸出轉數 | 輸出扭矩 | 服務系數 |
| F107Y5.5KW | 5.5KW | 6.80rpm | 7770N.m | 1.00 |
| F107Y5.5KW | 5.5KW | 7.30rpm | 7190N.m | 1.05 |
| F107Y5.5KW | 5.5KW | 8.10rpm | 6440N.m | 1.20 |
| F107Y5.5KW | 5.5KW | 9.00rpm | 5820N.m | 1.30 |
| F107Y5.5KW | 5.5KW | 9.90rpm | 5280N.m | 1.45 |
| F107Y5.5KW | 5.5KW | 11.0rpm | 4690N.m | 1.65 |
| F107Y5.5KW | 5.5KW | 12.0rpm | 4250N.m | 1.80 |
| F107Y5.5KW | 5.5KW | 14.0rpm | 3650N.m | 2.10 |
| F107Y5.5KW | 5.5KW | 16.0rpm | 3330N.m | 2.30 |
| F107Y5.5KW | 5.5KW | 16.0rpm | 3190N.m | 2.40 |
| F107Y5.5KW | 5.5KW | 17.0rpm | 3030N.m | 2.50 |
減速機配7.5KW電機參數
| 型號 | 功率 | 輸出轉數 | 輸出扭矩 | 服務系數 |
| F107Y7.5KW | 7.5KW | 8.20rpm | 8700N.m | 0.90 |
| F107Y7.5KW | 7.5KW | 9.10rpm | 7850N.m | 1.00 |
| F107Y7.5KW | 7.5KW | 10.0rpm | 7130N.m | 1.10 |
| F107Y7.5KW | 7.5KW | 11.0rpm | 6330N.m | 1.20 |
| F107Y7.5KW | 7.5KW | 12.0rpm | 5740N.m | 1.35 |
| F107Y7.5KW | 7.5KW | 14.0rpm | 4930N.m | 1.55 |
| F107Y7.5KW | 7.5KW | 16.0rpm | 4500N.m | 1.70 |
| F107Y7.5KW | 7.5KW | 17.0rpm | 4310N.m | 1.80 |
| F107Y7.5KW | 7.5KW | 18.0rpm | 4090N.m | 1.90 |
| F107Y7.5KW | 7.5KW | 20.0rpm | 3630N.m | 2.10 |
| F107Y7.5KW | 7.5KW | 22.0rpm | 3290N.m | 2.30 |
減速機配11KW電機參數
| 型號 | 功率 | 輸出轉數 | 輸出扭矩 | 服務系數 |
| F107Y11KW | 11KW | 13.0rpm | 8390N.m | 0.90 |
| F107Y11KW | 11KW | 15.0rpm | 7210N.m | 1.05 |
| F107Y11KW | 11KW | 16.0rpm | 6580N.m | 1.15 |
| F107Y11KW | 11KW | 18.0rpm | 5980N.m | 1.30 |
| F107Y11KW | 11KW | 20.0rpm | 5300N.m | 1.45 |
| F107Y11KW | 11KW | 22.0rpm | 4810N.m | 1.60 |
| F107Y11KW | 11KW | 25.0rpm | 4130N.m | 1.85 |
| F107Y11KW | 11KW | 29.0rpm | 3610N.m | 2.10 |
| F107Y11KW | 11KW | 34.0rpm | 3060N.m | 2.50 |
| F107Y11KW | 11KW | 44.0rpm | 2400N.m | 3.10 |
| F107Y11KW | 11KW | 54.0rpm | 1960N.m | 4.00 |
| F107Y11KW | 11KW | 59.0rpm | 1790N.m | 4.40 |
減速機配15KW電機參數
| 型號 | 功率 | 輸出轉數 | 輸出扭矩 | 服務系數 |
| F107Y15KW | 15KW | 16.0rpm | 9040N.m | 0.85 |
| F107Y15KW | 15KW | 17.0rpm | 8650N.m | 0.90 |
| F107Y15KW | 15KW | 17.0rpm | 8210N.m | 0.95 |
| F107Y15KW | 15KW | 20.0rpm | 7280N.m | 1.05 |
| F107Y15KW | 15KW | 22.0rpm | 6610N.m | 1.15 |
| F107Y15KW | 15KW | 25.0rpm | 5680N.m | 1.35 |
| F107Y15KW | 15KW | 29.0rpm | 4960N.m | 1.55 |
| F107Y15KW | 15KW | 34.0rpm | 4200N.m | 1.85 |
| F107Y15KW | 15KW | 39.0rpm | 3670N.m | 2.10 |
| F107Y15KW | 15KW | 46.0rpm | 3100N.m | 2.50 |
| F107Y15KW | 15KW | 43.0rpm | 3300N.m | 2.20 |
| F107Y15KW | 15KW | 53.0rpm | 2690N.m | 2.90 |
| F107Y15KW | 15KW | 58.0rpm | 2450N.m | 3.20 |
| F107Y15KW | 15KW | 67.0rpm | 2120N.m | 3.70 |
減速機配18.5KW電機參數
| 型號 | 功率 | 輸出轉數 | 輸出扭矩 | 服務系數 |
| F107Y18.5KW | 18.5KW | 20.0rpm | 8980N.m | 0.85 |
| F107Y18.5KW | 18.5KW | 22.0rpm | 8150N.m | 0.95 |
| F107Y18.5KW | 18.5KW | 25.0rpm | 7000N.m | 1.10 |
| F107Y18.5KW | 18.5KW | 29.0rpm | 6110N.m | 1.25 |
| F107Y18.5KW | 18.5KW | 34.0rpm | 5180N.m | 1.50 |
| F107Y18.5KW | 18.5KW | 39.0rpm | 4530N.m | 1.70 |
| F107Y18.5KW | 18.5KW | 46.0rpm | 3830N.m | 2.00 |
| F107Y18.5KW | 18.5KW | 43.0rpm | 4070N.m | 1.80 |
| F107Y18.5KW | 18.5KW | 53.0rpm | 3320N.m | 2.40 |
| F107Y18.5KW | 18.5KW | 58.0rpm | 3030N.m | 2.60 |
| F107Y18.5KW | 18.5KW | 67.0rpm | 2620N.m | 3.00 |
減速機配22KW電機參數
| 型號 | 功率 | 輸出轉數 | 輸出扭矩 | 服務系數 |
| F107Y22KW | 22KW | 25.0rpm | 8270N.m | 0.95 |
| F107Y22KW | 22KW | 29.0rpm | 7220N.m | 1.05 |
| F107Y22KW | 22KW | 34.0rpm | 6120N.m | 1.25 |
| F107Y22KW | 22KW | 39.0rpm | 5350N.m | 1.45 |
| F107Y22KW | 22KW | 46.0rpm | 4520N.m | 1.70 |
| F107Y22KW | 22KW | 44.0rpm | 4810N.m | 1.55 |
| F107Y22KW | 22KW | 54.0rpm | 3920N.m | 2.00 |
| F107Y22KW | 22KW | 59.0rpm | 3580N.m | 2.20 |
| F107Y22KW | 22KW | 68.0rpm | 3090N.m | 2.50 |
| F107Y22KW | 22KW | 77.0rpm | 2730N.m | 2.90 |
減速機配30KW電機參數
| 型號 | 功率 | 輸出轉數 | 輸出扭矩 | 服務系數 |
| F107Y30KW | 30KW | 34.0rpm | 8350N.m | 0.90 |
| F107Y30KW | 30KW | 39.0rpm | 7300N.m | 1.05 |
| F107Y30KW | 30KW | 46.0rpm | 6170N.m | 1.25 |
| F107Y30KW | 30KW | 54.0rpm | 5350N.m | 1.45 |
| F107Y30KW | 30KW | 59.0rpm | 4880N.m | 1.60 |
| F107Y30KW | 30KW | 68.0rpm | 4220N.m | 1.85 |
| F107Y30KW | 30KW | 77.0rpm | 3720N.m | 2.10 |
| F107Y30KW | 30KW | 89.0rpm | 3220N.m | 2.40 |
| F107Y30KW | 30KW | 101rpm | 2840N.m | 2.70 |
| F107Y30KW | 30KW | 120rpm | 2390N.m | 2.90 |
| F107Y30KW | 30KW | 148rpm | 1930N.m | 3.40 |
減速機配37KW電機參數
| 型號 | 功率 | 輸出轉數 | 輸出扭矩 | 服務系數 |
| F107Y37KW | 37KW | 54.0rpm | 6590N.m | 1.20 |
| F107Y37KW | 37KW | 59.0rpm | 6010N.m | 1.30 |
| F107Y37KW | 37KW | 68.0rpm | 5200N.m | 1.50 |
| F107Y37KW | 37KW | 77.0rpm | 4590N.m | 1.70 |
| F107Y37KW | 37KW | 89.0rpm | 3960N.m | 2.00 |
| F107Y37KW | 37KW | 101rpm | 3500N.m | 2.20 |
| F107Y37KW | 37KW | 120rpm | 2940N.m | 2.40 |
| F107Y37KW | 37KW | 148rpm | 2380N.m | 2.70 |
| F107Y37KW | 37KW | 152rpm | 2310N.m | 2.10 |
| F107Y37KW | 37KW | 176rpm | 2000N.m | 2.40 |
| F107Y37KW | 37KW | 199rpm | 1770N.m | 2.60 |
| F107Y37KW | 37KW | 237rpm | 1480N.m | 3.10 |
減速機配45KW電機參數
| 型號 | 功率 | 輸出轉數 | 輸出扭矩 | 服務系數 |
| F107Y45KW | 45KW | 54.0rpm | 8010N.m | 1.00 |
| F107Y45KW | 45KW | 59.0rpm | 7310N.m | 1.05 |
| F107Y45KW | 45KW | 68.0rpm | 6320N.m | 1.25 |
| F107Y45KW | 45KW | 77.0rpm | 5580N.m | 1.40 |
| F107Y45KW | 45KW | 89.0rpm | 4820N.m | 1.65 |
| F107Y45KW | 45KW | 101rpm | 4260N.m | 1.80 |
| F107Y45KW | 45KW | 120rpm | 3580N.m | 1.95 |
| F107Y45KW | 45KW | 148rpm | 2890N.m | 2.20 |
| F107Y45KW | 45KW | 152rpm | 2810N.m | 1.75 |
| F107Y45KW | 45KW | 177rpm | 2430N.m | 1.95 |
| F107Y45KW | 45KW | 200rpm | 2150N.m | 2.10 |
| F107Y45KW | 45KW | 238rpm | 1800N.m | 2.50 |
FAF108減速機生產工廠展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約
推薦類似型號：F108減速機
關鍵詞:GFAF系列減速器一體式_配變頻電機減速機_調速電機減速機_FAF系列減速機_扁平減速機_FAF向減速機_變頻減速機_調速減速機_GFAF系列減速機_FAF系列減速器
FAF系列齒輪減速馬達型號：FAF28減速機,FAF38減速機,FAF48減速機,FAF68減速機,FAF78減速機,FAF88減速機,FAF98減速機,FAF108減速機,FAF128減速機,FAF158減速機
FAF系列電動機減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: FAF108減速機 FAF107平行軸齒輪減速機 FAF107系列減速機 FAF107減速機傳動比 FAF107減速機選型參數 FAF107減速機CAD三維圖
